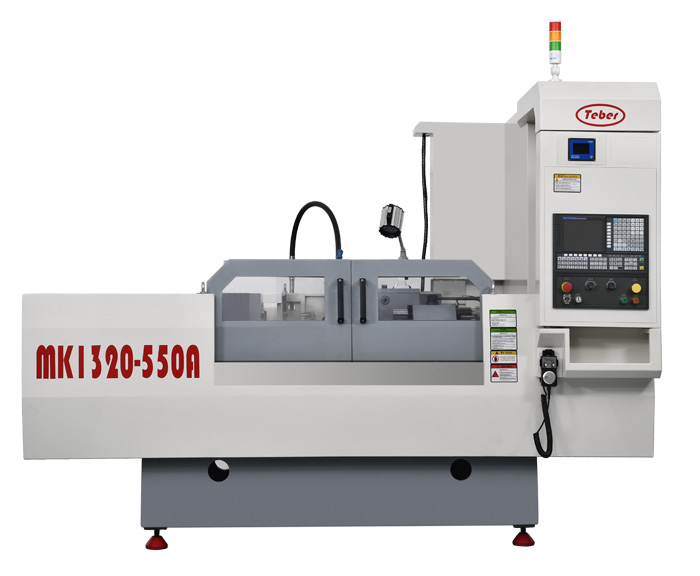

MK1320-550A（半防護）數控外圓磨床

主要功能特點：

1、采用磨床專用控制系統，兩軸進口高精度滾珠絲杠，進口軸承支撐；頭架結構：A型固定式，B型定活兩用；機床Z軸導軌面貼進口塑料軟帶，X軸采用進口精密滾柱導軌，電氣采用施耐德電器控制。機床具有砂輪自動修正及補償功能，外接1μm波段補償開關、安全急退保護等功能。

2、本機床具有重復定位精度高、磨削穩定性強、表面粗糙度值低；操作簡便、易學易上手、便于實現自動化加工等優點；廣泛適用于外圓柱面、圓錐面、圓弧成型表面和多臺階軸類外圓零件的磨削。

加工零件圖片

技術規格參數

技術參數		規格
中心高	Center high	135mm
兩頂尖中心距	Two top center distance	550mm
磨削直徑范圍	Grinding diameter range	Ф8~Ф200mm
砂輪尺寸范圍	Grinding wheel size range	Ф400×（25~80）×Ф203mm
砂輪線速度	Grinding wheel speed	≤45m/s （可選≤60m/s、≤90m/s、≤120m/s）
砂輪電機功率	Grinding wheel motor power	4kW
頭架電機功率	Head motor power	1000W（節能伺服電機）
工件最大重量	Max weight of the workpiece	≤50kg
工作臺縱向移動量	Length of movement of the table	≥720mm
砂輪架進給速度	Grinding wheel feed speed	0.01~6000mm/min
頭架撥盤轉速(無級變速)	Head carriage speed（stepless speed)	0~400r/min
頭架莫氏錐度	Head frame Mohs taper	MT5
尾架套筒行程	Tailstock sleeve travel	50mm
尾架莫氏錐度	Tailstock Mohs taper	MT4
工作精度圓度	Working accuracy roundness	≤1.5μm
尺寸一致性	Dimensional consistency	≤3μm/315mm
表面粗糙度	Surface roughness	Ra0.1~0.4μm
X軸重復定位精度	X- axis repeat positioning accuracy	≤1.5μm(50次)
Z軸重復定位精度	Z-axis repeat positioning accuracy	≤4.0μm(50次)
執行標準	Implementation of standards	Q/320281BGF01-2016 GB/T4685-2007
機床重量	Machine weight	3600kg
機床外形尺寸(L×W×H)	Machine dimensions(L×W×H)	2800×1800×2080mm
標準配置Standard Configuration
GSK986GS數控磨床系統GSK986GS CNC Grinding Machine System
電氣柜空調Electric cabinet air conditioner
磁性過濾冷卻Magnetic fiter cooling
可選配置Optional Configuration
FANUC 0i-F/G數控磨床系統FANUC 0i-F /G CNC Grinding Machine System
SIEMENS 828D數控磨床系統SIEMENS 828D CNC Grinding Machine System
中原精密徑向外圓量儀ZY precision radial excircle meter
馬波斯徑向外圓量儀MARPOSS radial excircle meter
中原精密端面對刀儀ZY precision end face knife
液壓站及液壓尾座hydraulic station and hydraulic tailstock
油霧機 oil mist machine
